为了使用PIC微控制器、触发器、光电探测器或几乎任何电子设备，你都需要查阅数据表。这是制造商提供的文件，内容包括：

• 典型设备性能
• 最低和最高要求和特性
• 如何在不损害设备的情况下处理设备
• 建议用途和提示

制造商希望你，设计师，对于他们的设备有一个成功的经验。他们在尽力帮助别人，但也并不总是成功的。下面几页的数据表是一个比较好的数据表，它试图简明扼要地告诉你你需要知道的关于这个设备的一切，一个普通的555定时器芯片（电子爱好者的胶带）。大多数数据表对于IC，遵循相同的总体布局。

您不必了解数据表中的所有内容，有很多可能对你没有任何用处的信息。下面的注释试着指出datasheet数据表中你应该特别注意的部分。

你在哪里可以找到数据表？现在你几乎可以找到任何internet上的数据表，通常是PDF（Acrobat）格式。例如Datasheet5.com提供的LM555产品介绍和datasheet下载。

什么是LM555？

LM555是一种使用外部电阻的定时器芯片和电容器产生一个特定持续时间的脉冲，或者连续的脉冲序列，可能有不同的脉冲宽度。因为它是一个非常通用的功能块集合，比如比较器，触发器，内部分压器，高功率输出级等等，许多不同的定时相关功能是可能的。整本书都是关于555的，尽管它经常被用于再换一个集成电路会更好。（例如，CD4538定时器芯片。）下面的例子用的是National Semiconductor的LM555 Timer.

“Schematic Diagram”通常也会叫“Equivalent Schematic Diagram”，原理图并不是必需的，但设备的行为就好像它在里面一样，它可以帮助解释数据表中没有描述的行为。你能在试验板上复制这个电路吗？除非你知道晶体管的特性是什么——这是没有给出的。

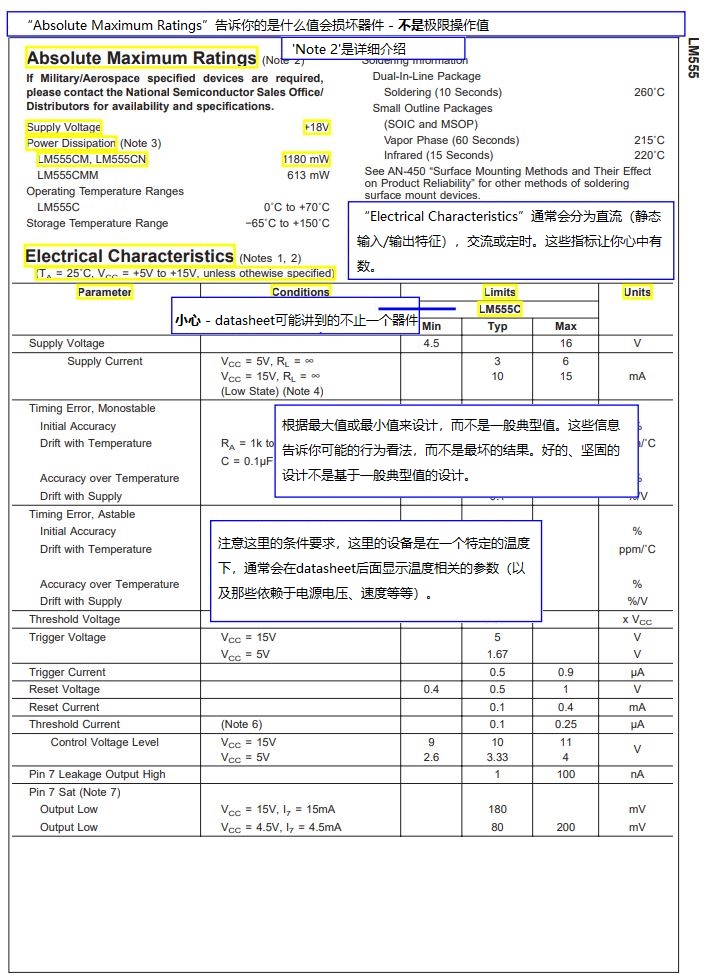

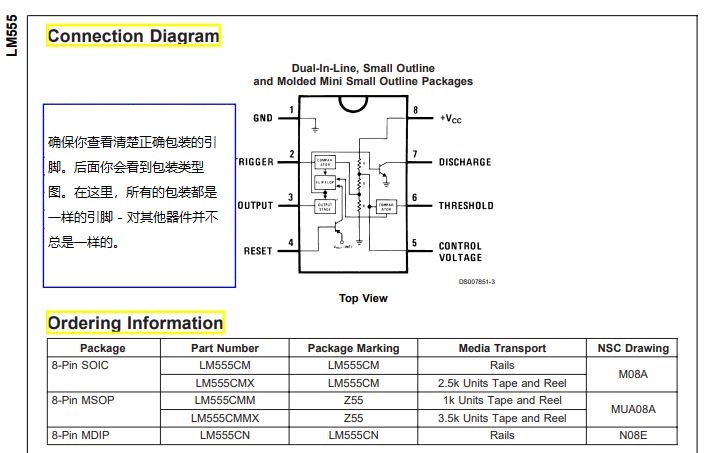

在“Ordering Information”这里，你可以看到包含所有变量设备的完整器件型号，通常前面几个字母代表不是代表行业标准，就是制造商识别（比如，PIC），接着是通用标识符（“555”）。后缀一般是包装类型（表面安装和通孔类型），温度范围（范围更广=更贵的价格），速度（更快=更贵的价格），还有些其他的变量，比如功率、电压范围等。

datasheet里面的其他相关因素：

• 具有此项的设备将取代、完全替换或被替换为:
  • 内部构件图
  • 支持编程或配置设备、寄存器等的信息
  • 与其他设备的接口（包括输入/输出字符）

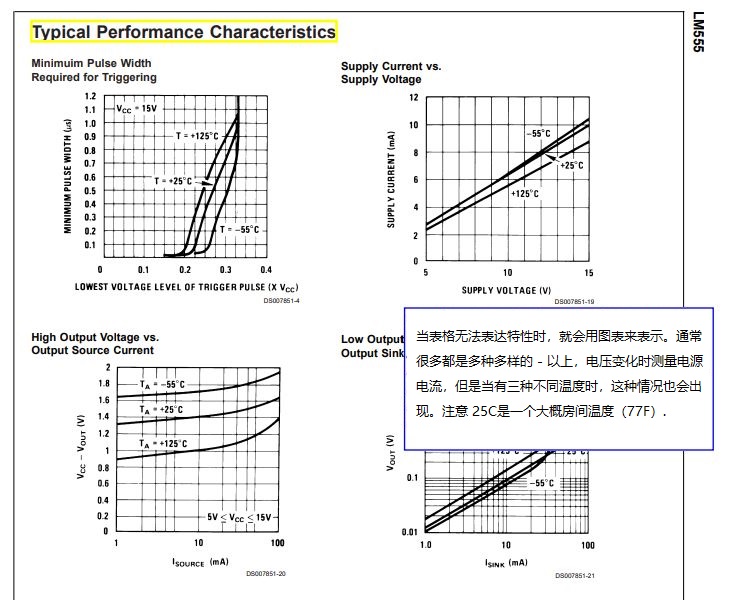

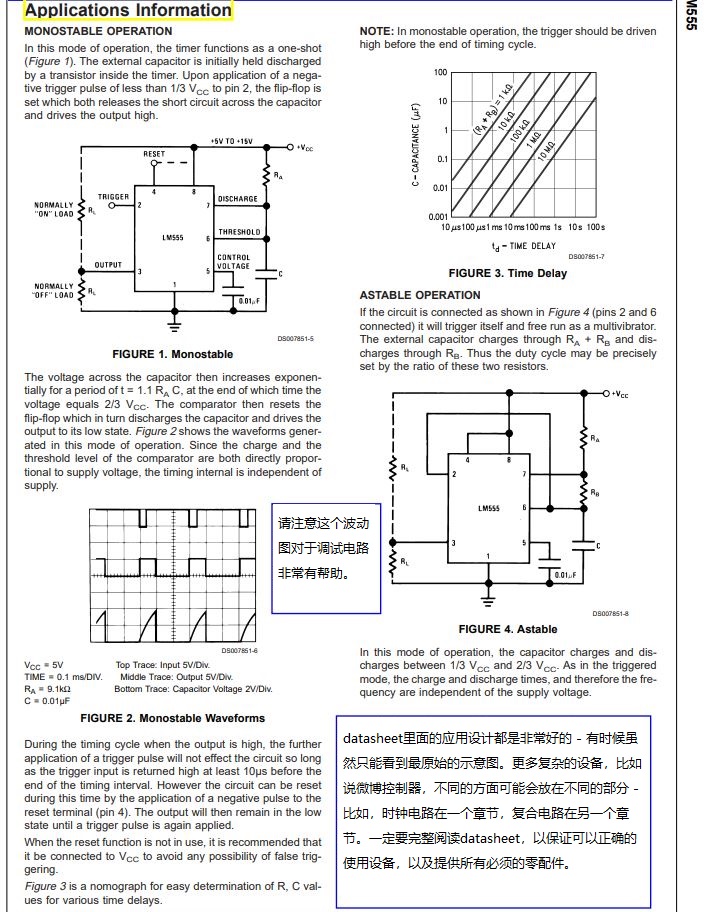

以下是一个电路应用案例。

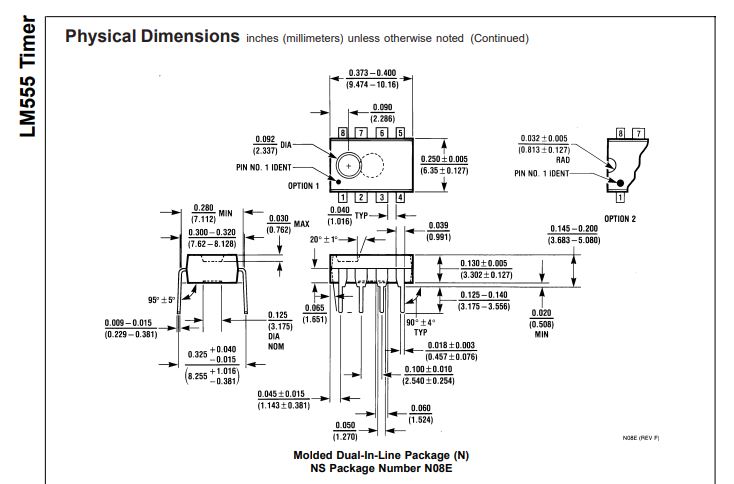

最后，当你对引脚线数量有疑惑时，封装概要也是一个帮助你确定的很好的信息来源。注意，塑料DPI是原型最常用的封装。避免表面贴装封装（比如，SOIC, MSOP,PQFP），有了合适的插座，PLCC封装就可以相对容易地进行焊接（但不用于没有适配器的塑料原型）。有一点比较好的是根据封装类型（还有其他的，比如温度范围，速度等等）不同，价格也会有所变化。所以一定要仔细确认器件号。

最后，记住datasheet也有可能会有错误。但就好像编程一样，99%的错误都是使用者的错误。如果你发现了错误，那请先第一时间检查你手中的datasheet是不是最新的，datasheet5.com提供的数据手册都是厂商的第一手最新资料。



文章翻译自https://www.egr.msu.edu/classes/ece480/capstone/read_datasheet.pdf
